在大容量液固分离中，过滤设备的结构框架决定了长期可靠性、维护频率和操作员安全。针对特定浆料特性（特别是高腐蚀性、有毒或超重材料）选择错误的框架结构会导致轨道过早磨损、板频繁错位并增加运行停机时间。无论哪种框架类型，工业设施都依靠压力过滤来去除杂质，提取清澈的滤液，并产生高度干燥的滤饼。与带式压榨机等替代脱水方法相比，该工艺通常可实现显着更高的固体含量。根据的悬挂架构评估标准侧栏设计的机械现实 高架压滤机 是决策阶段的一项主要要求。本指南详细分析了结构差异、运营权衡和特定应用的成功标准，为资本设备采购提供信息。
结构负载：侧栏将支撑板从侧轨上压下来，使其容易受到重饼的磨损，而顶部设计将支撑板悬挂在上梁上，将承载机构与过滤区域隔离。
耐腐蚀：顶置架构本质上可以保护移动机构和导轨免受腐蚀性滤饼排放和滤液飞溅的影响，从而延长恶劣化学应用中的设备使用寿命。
自动化兼容性：顶置悬挂式压滤机通常更适合高速、全自动板移动，可减少连续工作环境中的循环时间。
成本价值比：虽然侧边压力机具有较低的初始资本支出和较小的垂直占地面积，但高架压力机通过减少维护和自动化效率，在重型应用中产生较低的运营成本。
压力过滤采用简单的机械原理：利用液压迫使浆料通过滤布，将清澈的液体与固体杂质分离。浆料被泵入由凹板形成的封闭室中。当进料泵继续将材料推入腔室时，固体在滤布上积聚，而液体穿过织物并通过排水口排出。工厂操作员依靠特定的事件顺序来实现最佳的滤饼干燥度。
液压动力装置 (HPU) 启动，伸出主缸将板组压缩在一起。
夹紧系统达到最大压力，通常超过气缸上的 4,000 psi，以锁定板并密封 O 形圈。
浆料进料泵启动，将材料推入封闭的板组，压力通常为 100 至 225 psi。
固体积聚在滤布上，形成初始滤饼层，然后充当主要过滤介质。
滤液穿过织物并通过内部排水口进入歧管。
进料泵达到其最大压力极限，表明腔室已满且滤饼形成完成。
关闭系统直接与结构框架相互作用，以保持系统的完整性。机器的钢骨架由固定头、液压缸支架以及连接它们的受拉构件组成。这些张力元件的设计创造了 当今市场上各种框架必须吸收巨大的反向力而不发生偏转。如果框架在负载下弯曲，板就会分离，导致高压浆料从侧面喷出。 压滤机类型之间的根本区别。
传统的侧栏架构是工业脱水中最常见的配置。在该设计中，过滤板直接放置在两个平行的侧梁上，这两个侧梁将固定头连接到液压尾端。每个板的侧面都有突出的手柄，这些手柄位于安装在侧轨上的耐磨条的顶部。这些耐磨条通常由超高分子量聚乙烯或不锈钢制成，以减少摩擦。
侧栏配置中的负载路径是直接的和横向的。板的全部重量、积累的湿滤饼和内部浆料体积直接向下转移到侧轨中。当压力机打开和关闭时，移动机构沿着这些导轨拖动厚板。这种持续的滑动会产生很大的摩擦，需要定期润滑并定期更换耐磨条，以防止板卡住或跳出轨道。
侧边栏设计主导了滤饼重量适中的标准用例。城市污水处理厂严重依赖侧压机来处理生物污泥，其比重通常接近 1.0。处理较轻尾矿的标准采矿作业以及非腐蚀性工业污泥应用都受益于这种设计的简单性。由于侧轨兼作保持压力机关闭的受拉构件，因此工程设计非常简单，并且对于标准材料非常有效。

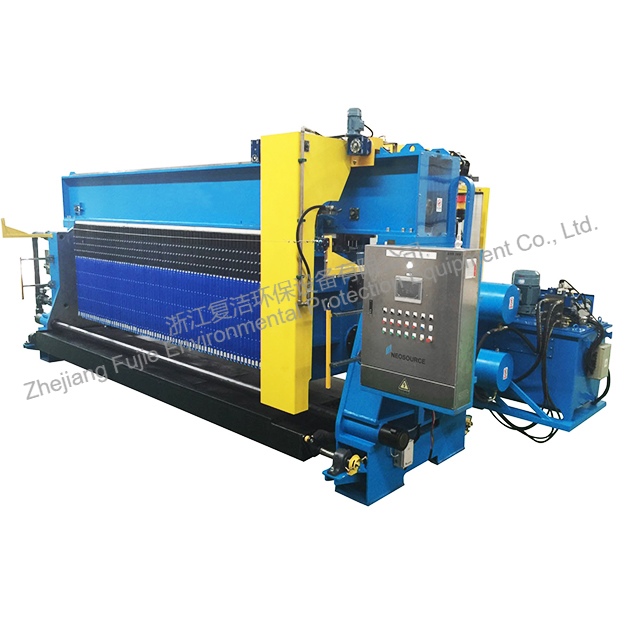

悬挂 式压滤机 从根本上改变了结构载荷路径。过滤板不是放置在侧轨上，而是悬挂在完全位于过滤器组上方的坚固的双梁或单工字梁结构上。在液压夹紧期间保持压力机关闭的受拉构件与板支撑机构完全分离，通常采用位于飞溅区域外部的重型拉杆的形式。
这种悬挂式架构利用连接到每个板顶部的双点吊架系统。板和重滤饼的重量悬挂在上梁上。由于板块自由悬挂，重力将它们拉至完全垂直的位置。当移动托架移动板时，它们在高负载轴承上沿着上横梁轨道滚动，而不是在摩擦力大的侧轨上滑动。这种滚动动作需要的力明显更小，并且消除了侧栏设计中固有的金属与金属的刮擦。
架空设计的主要用例涉及极端的操作环境。高腐蚀性化学加工厂使用它们，因为腐蚀性滤液不会滴到承重梁上。重型冶金加工需要高架框架，因为高密度滤饼的绝对重量会导致标准侧轨弯曲或失效。食品级应用和制药厂更喜欢架空设计，因为没有侧轨，可以实现无障碍清洁，并防止细菌在隐藏的缝隙中积聚。
重的滤饼会对侧栏导轨造成严重的摩擦和磨损。当处理精矿或高密度工业污泥时，板和截留固体的总重量会对侧梁产生巨大的向下压力。随着时间的推移，这个重量会导致耐磨条不均匀地降解。当耐磨条失效时，板开始拖动，导致板在打开和关闭循环期间歪斜。倾斜的板会阻碍液压系统实现适当的密封，从而导致泄漏、滤布损坏和板破裂。
重力在悬浮式架构中提供了明显的对齐优势。由于这些板悬挂在上梁上，因此它们自然会垂直自动对齐。顶梁吸收了泥浆的大量静态重量，而不使移动机构受到侧向摩擦。吊架上的滚动轴承甚至可以让最重的板材沿着轨道平稳移动。这种滑动摩擦的消除大大减少了板手柄上的磨损，并确保板组在高压夹紧阶段保持完全平行。
技术参数 |
侧边栏 压滤机 |
开销 压滤机 |
|---|---|---|
加载路径 |
重量直接落在横向侧轨上。 |
重量悬挂在上支撑梁上。 |
板块运动 |
沿着耐磨条的滑动摩擦。 |
通过上轨道上的轴承产生滚动摩擦。 |
对准机制 |
依赖于轨道完整性和手动调整。 |
重力辅助自对准（垂直悬挂）。 |
理想浆料重量 |
轻至中比重（SG < 1.5）。 |
比重高（SG>1.5），饼致密。 |
压滤机操作范围从完全手动到全自动系统。手动移动需要操作员在过滤循环后将每个板拉开以释放滤饼。半自动系统使用基本的机械链传动装置将板材一张一张地拉动。虽然侧杆压力机可以容纳自动移位器，但移位托架必须沿着暴露于浆料、污垢和腐蚀性液体的相同侧轨行进。这些轨道上积聚的碎片经常会堵塞移动链轮，导致周期延迟，并需要操作员不断干预来清理轨道。
顶置式设计在自动化方面表现出色，因为移动托架位于干净的上梁上。配置有顶置框架的自动 压滤机 将所有驱动电机、链条和接近传感器安全地置于潮湿区域上方。这种清洁的操作环境可实现高速、多板开料系统。先进的高架压力机利用变频驱动 (VFD) 电机同时拉动三块、五块甚至所有板材，而不会发生卡滞。通过在标准侧压机所需时间的一小部分内排出整个滤饼，设备可以显着提高其每日产量。
分析掉落区揭示了传统框架设计的一个主要漏洞。在侧栏压榨机中，侧轨位于过滤板边缘的正下方。当压榨机打开时，落下的滤饼、残余浆料以及酸性或碱性滤液直接落下。大部分材料直接落在侧轨、耐磨条和变速链条上。在采矿或化学应用中，持续暴露于磨蚀性和腐蚀性材料会迅速降低碳钢框架的性能。即使是高级环氧涂层最终也会在移动板的机械刮擦下失效，使原钢快速氧化。
架空配置的隔离优势从结构上解决了这个问题。所有关键移动部件、电子传感器和结构支撑均位于卸料区上方。当板分离时，滤饼自由落入下面的处理滑槽或传送带中，而不会撞击机器框架的任何部分。这种物理分离消除了驱动系统的化学降解并保护了压力机的结构完整性。对于涉及硫酸、烧碱或高磨蚀性二氧化硅的工艺，从飞溅区拆除承重框架是确保设备长期生存的唯一可靠方法。
浆料密度与框架类型的匹配决定了安装的机械成功。工厂工程师在选择框架之前必须评估进料的比重。侧栏压榨机对于处理城市废水或食品加工中发现的较轻的有机污泥表现非常出色。这些材料产生的滤饼相对较轻，不会对侧轨造成过大的压力。在这些应用中使用侧梁压力机可以降低资本成本，同时满足所有结构要求。
重工业应用要求架空设计。高比重浆料，例如锌、铅、铜和金加工中的浆料，会产生极其致密的滤饼。单个装满冶金精矿的大型过滤板重达数百公斤。当乘以 150 板印刷机时，总静载荷很容易导致标准侧轨向外弯曲。这种弯曲会损害液压密封并导致灾难性的井喷。高架压力机的重型上梁经过专门设计，可以处理这些巨大的垂直载荷，而不会将应力传递到密封机构。
压滤机的日常维护包括清洗滤布、更换损坏的滤板，以及偶尔帮助顽固的滤饼掉落。侧栏压机要求操作员越过侧轨才能接触到过滤器组。这种物理屏障使得彻底清洁布变得困难，并迫使操作员处于尴尬、不符合人体工程学的位置。如果重饼未能掉落，操作员必须在靠在导轨上时使用刮刀，从而增加因落下碎片或板意外移动而受伤的风险。
顶部设计强调无障碍侧面通道作为主要的安全和维护优势。由于结构梁位于板上方，过滤器组的侧面完全开放。这种开放式架构提供了多种独特的运营优势。
操作员可以直接站在板旁边对密封表面进行目视检查。
维护团队可以安全地更换重型滤布，而无需将其举过齐腰高的侧轨。
人员可以直接在过滤表面上使用高压清洗棒 (800-1000 psi)，而不会拉伤背部。
设施可以无缝集成沿着压榨机两侧移动的自动化机器人布料清洗系统。
设施限制通常决定设备的选择。侧栏压力机需要的垂直间隙显着减少，使其适合天花板较低或现有多层平台的设施。由于结构支撑是横向的，因此机器的整体高度保持在最低限度。这种紧凑的垂直占地面积简化了旧工厂的安装，在这些旧工厂中，修改屋顶线或升起桥式起重机在经济上不可行。
过顶推举需要很大的净空高度。巨大的上支撑梁、移动托架机构和结构腿需要很高的安装围护结构。设施规划必须考虑到这种增加的高度，确保安装和维护期间使用的桥式起重机有足够的间隙。重型支撑腿的集中点载荷也需要坚固的混凝土基础。工厂工程师必须验证现有楼板是否能够承受动态载荷，通常需要钢筋混凝土垫和超大锚定螺栓。
采购团队必须承认开销配置的初始资本支出较高。制造悬挂框架需要更重的结构钢用于上部支撑梁和坚固的垂直柱来处理动态载荷。工程公差更严格，变速机构采用重型轴承和轨道，而不是简单的滑动链。与标准侧边栏模型相比，材料和制造复杂性的增加直接导致了更高的购买价格。
工业设施必须计算设备使用寿命内的长期运营节省。在重型应用中，顶置设计大大减少了滑块、耐磨条和变速链等耐磨部件的消耗。由于换档机构在浆料上方的清洁区域中运行，因此维护团队在排除卡住的托架或更换腐蚀的传感器时花费的时间要少得多。可靠的自动化降低了直接劳动力成本，因为操作员不需要监控每个周期。更少的计划外停机和一致的周期时间很快就抵消了恶劣环境中的初始资本支出溢价。
两种框架样式都适用于各种板技术，但具体配置会严重影响性能。传统的板和框架设置使用交替的实心板和空心框架，这在现代高压应用中基本上已经过时。如今， 厢式压滤机 配置已成为行业标准。室板具有凹进表面，当夹紧在一起时形成饼腔，从而允许更高的进料压力和更好的饼形成。
集成先进的印版技术可实现大规模的性能升级。在顶置框架内实施膜挤压压滤机系统可使设施的滤饼干燥率提高 20%，循环时间加快 50%。膜板具有柔性表面，在初始进料周期后会用高压水或空气进行膨胀。这种物理挤压以高达 16 bar 的压力机械压缩滤饼，在压榨机打开之前排出残留的水分。干燥滤饼可大幅削减热干燥费用并降低废物处理的运输成本。
定制压滤机 可以 设计为侧栏式或顶置式配置，以满足特定的工厂要求。开销设计为集成高级外设功能提供了更大的灵活性。由于侧面和底部畅通无阻，工程师可以轻松添加炸弹舱滴水盘来收集洗涤水，自动滤饼振动器以去除粘性固体，以及定制排放槽，而不会干扰结构框架。
实施过顶推举过程中的主要风险涉及结构调整。由于板材悬挂在上部轨道上，因此整个机器必须完全水平。如果基础沉降不均匀或支撑腿安装不垂直，上梁就会倾斜。这种不对中会导致重板向下端漂移，从而使移动托架无法正确接合吊架。托架将卡住，停止生产并可能损坏驱动电机。
为了降低这种风险，项目经理必须强制执行严格的安装协议。安装人员必须遵循精确的顺序以保证结构完整性。
验证混凝土基础承载能力并确保表面准备好承受重点荷载。
在上支撑梁上执行激光对准，以确保轨道在压机的整个长度上完全水平。
在底板下方涂抹高强度非收缩环氧树脂灌浆，将支撑腿锁定在垂直位置。
使用按照制造商的精确规格拧紧的重型锚定螺栓固定框架。
在将任何浆料引入系统之前，在全液压负载下测试移动托架。
与在高架悬架动力学方面缺乏经验的供应商合作会带来严重的运营风险。顶置框架需要复杂的工程来管理板移动期间的动态负载和液压夹紧期间的静态负载。设计不当的上梁会在压力下发生偏转。如果梁的中心下垂哪怕是几毫米，板也将无法正确密封，导致高压浆料喷出，危及操作人员并损坏滤布。
缓解这一问题需要严格的供应商审查。来评估 根据压滤机制造商在重型、高吨位应用方面的经过验证的记录要求查看其框架设计的有限元分析 (FEA) 数据，证明上梁在最大液压夹紧力下不会偏转。评估他们的安装后支持能力，确保他们为其架空模型中使用的特定换档机构提供现场调试、操作员培训和随时可用的备件。 压滤机制造商。
提取具有代表性的浆料样品并进行中试，以确定准确的滤饼重量和过滤周期时间。
计算饲料材料的比重和 pH 值，以确定基线结构和涂层要求。
向您的设备供应商请求针对侧栏和开销配置进行比较资本支出和运营支出建模。
评估您设施的垂直间隙和基础负载能力，以确认架空框架的兼容性。
答：主要优点是将承载和移动机构与滤饼排放区隔离。这可以防止腐蚀，减少运动部件的磨损，并允许无障碍的侧面维护。
答：是的。术语“室”是指过滤板的样式，而“架空”是指结构框架。室板和膜挤压板经常集成到高架悬挂框架中，以最大限度地实现固液分离。
答：虽然您可以半自动操作它们，但对于全自动系统来说，架空设计是首选。干净的上梁可实现高速、可靠的板移动，而不会受到落下碎片的干扰。
答：侧栏压力机需要更少的结构钢和更简单的框架工程。这会降低制造成本并缩小垂直占地面积，从而减少初始资本支出。
答：寻找提供透明工程数据的制造商，例如液压负载下框架挠度的有限元分析测试。他们应该提供现场试点测试，并在您的特定行业拥有经过验证的案例研究。
