有没有想过工业界如何如此精确地分离液体和固体？板框 压滤机 是最古老但最有效的方法之一。如今，它仍然广泛应用于化学、食品和废水处理领域。在这篇文章中，您将了解它是什么、它如何工作以及为什么它在现代过滤系统中仍然至关重要。
板框 压滤机 是一种将固体与液体分离的机器。它通过在一系列平板和空心框架之间挤压浆料来实现这一点。每个框架形成一个室，固体颗粒在其中聚集，形成 滤饼。与此同时，干净的液体（称为 滤液）穿过滤布并排出系统。这种设计简单但功能强大，适用于化工厂、食品工厂和废水处理设施。
了解一些关键术语可以使该过程更加清晰：
浆料： 进入压机的固体和液体的混合物。
滤液： 通过过滤介质的净化液体。
滤饼： 过滤后留下的固体残渣。
压力过滤： 将浆料推过滤布的驱动力，将固体与液体分离。
这些术语描述了系统的每个部分如何协同工作。简而言之，压力使浆料移动，布捕获固体，板形成最终的滤饼。
板框压滤机看似简单，但每个部件都起着关键作用。其结构结合了强度、压力控制和灵活性，使其能够处理不同的浆料和过滤目标。
让我们分解一下里面的内容：
这些 板 是支撑滤布的坚固、平坦的表面。框架是中空部分 ， 形成固体收集的室。当压在一起时，它们形成密封的空腔，捕获滤饼。较旧的设计使用铸铁或木材；现代印刷机依靠 聚丙烯 来实现轻质和耐化学性。

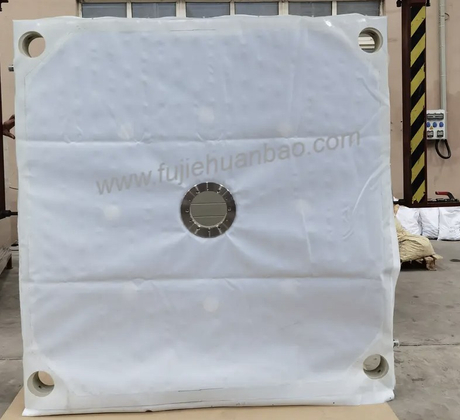

滤布是系统的“心脏”。它们让干净的液体通过，同时将固体保留在框架内。根据工艺的不同，我们可以使用 机织物、纸张或微孔膜。有些应用甚至将滤布和一次性纸层结合起来进行超精细过滤。
这部分负责繁重的工作。液压缸或机械螺钉将板和框架推在一起。它保持一致的压力（通常在 350-500 kN/m²之间） ，因此过滤过程中不会发生泄漏。自动系统调节压力并在过滤结束时打开板。
每个角都有进料孔，将浆料引导到框架中。干净的滤液通过板上的专用排放口排出。通过控制这些流路，系统可确保所有腔室的平稳进料和均匀压力。
| 组件 | 常用材料 | 主要特性 |
|---|---|---|
| 板/框 | 聚丙烯、铸铁、不锈钢 | 强度、耐温、重量轻 |
| 滤布 | 涤纶、棉、尼龙 | 可重复使用，过滤精度精细 |
| 液压系统 | 钢瓶、密封垫片 | 一致的锁模压力 |
材料选择很重要。
聚丙烯 具有耐腐蚀性且易于清洁。
铸铁 适合高压、高温环境。
不锈钢 耐酸、耐溶剂，是食品或药品生产的首选。
我们根据所处理的浆料类型以及其热度或腐蚀性来选择材料。
现代压力机采用 模块化框架设计，使组装和维护更加容易。骨架将所有板固定在 水平梁上，允许在每个循环后快速移动板。较大的装置可能包括 排水槽、, 滤饼料斗或 压机下方的 安全防护装置。
自动化让事情更进一步。系统可以配备 自动板移位器、, 洗布机或 可编程液压控制单元。这些升级减少了体力劳动，提高了速度，并保证了操作员的安全。
下面是一个简单的图表，显示了组件如何连接：
[进料泵]→[进料口]→[框室]→[滤布]→[滤液出口]→[排出管路]
每个步骤都紧凑且一致，以保持流程清洁、高效和可靠。
当浆料在压力下被泵入压机时，该过程开始。当液体穿过滤布时，固体留在框架内。随着时间的推移，这些固体堆积并形成厚厚的层，称为滤饼。当框架充满时，压力释放，板打开。滤饼掉落进行收集或处置，而澄清的滤液可以重复使用或进一步处理。一些系统还包括 洗涤步骤，其中水或溶剂去除滤饼中捕获的杂质。
过滤工艺概述：
| 步骤 | 说明 |
|---|---|
| A、喂养 | 浆料在压力下通过角端口进入。 |
| B、过滤 | 液体透过布；固体保留在腔室中。 |
| C. 滤饼形成 | 固体堆积，均匀地填充每个框架。 |
| D、放电 | 压力释放；盘子打开，滤饼掉出来。 |
| E.（可选）洗涤 | 冲洗可去除残留污染物。 |
分批重复此逐步循环，从而可以精确控制过滤质量。让我们回顾一下媒体内部发生的事情：
在过滤开始之前， 板和框架 被紧紧地夹在一起。液压系统将它们锁定到位，形成防漏室。检查滤布以确保没有撕裂或折叠——即使是很小的间隙也可能导致泄漏。
一旦夹紧，浆料就会泵入。 在受控压力下通过液体均匀地流入每个框架，填充中空的腔室。流量控制在这里至关重要；太快了，它可能会使一帧超载，而其他帧却空着。 进料口
随着压力的增加，固体开始聚集在滤布表面上。
它们形成薄层，长成 滤饼。清澈的液体或 滤液穿过滤布并通过排放口排出。
在每个框架内，过滤从两侧进行，产生两个在中间相遇的半滤饼。
当腔室充满时，泵停止，并且释放液压。盘子一张一张地分开，使滤饼落入下面的收集斗中。操作员可以使用软刷或低压喷雾来清除任何残留的固体。
在某些行业中，纯度很重要，因此滤饼需要 用清水或溶剂特殊通道引导清洗液穿过板表面。此步骤可去除残留的杂质并提高产品质量。洗涤后，可通入空气或蒸汽以 清洗。 干燥滤饼 并降低其含水量。
有两种主要方法可以控制过滤的进行：
在此模式下，浆料供给泵保持流量稳定。随着滤饼的形成，压力逐渐增加以维持流动。当浆料成分发生变化或固体尺寸发生变化时，它是理想的选择。
在此，进给压力自始至终保持固定。随着室内阻力的增加，流速自然降低。此方法适合需要一致质量和可预测周期时间的操作。
有几件事会影响媒体的运作效果：
浆料浓度 ——太浓会导致堵塞。
滤布类型 - 更精细的编织可提高清晰度，但会降低速度。
进料压力 ——较高的压力意味着过滤速度更快，但滤板磨损更大。
饼厚度 ——决定周期长度和水分含量。
操作员平衡这些因素，以便从每次运行中获得清洁的滤液和最佳效率。
板框压滤机可能看起来很老式，但它仍然是最精确、适应性最强的过滤工具之一。其设计允许行业控制每个阶段——压力、过滤介质和滤饼厚度——以获得最干净的结果。
当精度很重要时，这种类型的压力机表现出色。交替的 板和框架 形成狭窄的室，可以有效地捕获细颗粒。使用专门的 滤布或纸介质，它可以从液体流中去除极小的固体。这就是为什么它经常用于 药液, 化学抛光或 食品净化.
性能亮点：
产生的滤液透明度通常低于 1% 固体含量.
滤饼的水分含量低至 15–20%.
对低固体浆料和细悬浮液有效。
并非所有过程都需要相同级别的过滤。这就是该系统的突出之处 - 它允许操作员选择不同的 过滤介质 和 框架厚度。您可以从用于 更快流动的 粗织布切换到 用于微过滤的较厚的框架为高固体浆料创造了更大的滤饼，而较薄的框架则处理抛光工作。 细纸或膜片。
配置选项：
| 过滤介质 | 典型用途 |
|---|---|
| 梭织布 | 一般工业过滤 |
| 滤纸 | 高纯度、精细固体去除 |
| 微孔膜 | 实验室或制药级工艺 |
尽管框架坚固，但该系统占地面积 紧凑。它可以轻松安装到空间有限的生产线或实验室中。由于它的 活动部件很少，因此维护很简单 - 清洁布，检查密封件，然后为下一个周期做好准备。现代版本甚至包括 自动印版移动装置和洗布机， 以减少停机时间。
维护津贴：
循环之间快速更换布料。
长期使用时机械磨损最小。
易于检查和清洁。
每一滴滤液都会通过严格控制的过滤层。这确保了 清洁排放 符合环保标准。工业界可以重复利用透明液体，降低水消耗和废物处理成本。有些系统以 闭环模式运行，防止过滤过程中泄漏或污染。
环境效益：
支持 零液体排放 (ZLD) 系统。
可重复使用的过滤介质减少一次性废物。
帮助设施满足 EPA 和 ISO 水质标准。
对于特殊或小批量工艺，板框压滤机极具成本效益。它不需要大规模自动化或连续流系统。您仅在需要时运行它，从而节省能源和维护成本。其模块化结构还意味着用户可以 添加或删除印版 以满足生产需求。
节省成本的特点：
每批次能耗低。
可调节腔室数量以控制容量。
如果保养得当，使用寿命长。
这种精度、灵活性和效率的结合使板框压滤机保持了重要地位——即使在当今的高科技行业也是如此。
虽然板框压滤机具有出色的过滤精度，但它也有一些实际缺点。由于浆料通过狭窄的角口进入，有时会出现压力不均匀，导致 堵塞或板损坏。其 无垫圈设计 可能会在操作过程中产生轻微泄漏，特别是在高压或布边磨损的情况下。该系统还以工作 批处理模式，这限制了吞吐量，并且需要 在周期之间频繁地 进行手动卸载和清洁。
这些因素使其在大规模、连续生产中更加劳动密集，效率较低——尽管许多现代设备现在都配备了 自动化功能， 以减少停机时间和操作人员的工作量。
板框压滤机用途极其广泛。其设计可轻松适应不同的材料、压力和纯度标准，使其成为许多行业的主力。从精炼化学品到澄清饮料，它可以处理涉及从液体中分离固体的一切。
在化工厂中，压榨机 从工艺流体中去除它可以处理含有酸、溶剂或耐腐蚀性至关重要的高温的腐蚀性浆料。工程师通常选择 催化剂、颜料和固体副产品。 不锈钢或聚丙烯板 来承受这些恶劣的环境。
典型用途：
澄清有机化学品和树脂。
过滤催化剂中的细颗粒。
在反应过程中回收有价值的固体。
| 产品类型 | 目标 | 材料选择 |
|---|---|---|
| 染料和颜料 | 去除细小固体 | 聚丙烯板 |
| 石化产品 | 催化剂回收 | 不锈钢板 |
| 酸和碱 | 中和污泥 | 耐腐蚀钢 |
精度在制药领域至关重要。板框压滤机可确保 药品生产和实验室测试的它用于 超洁净液体。 脱色、脱碳和 无菌过滤 过程。有些系统甚至集成了 微孔膜 ，用于敏感生物材料的超精细过滤。
应用包括：
药物纯化后 去除 活性炭。
过滤发酵液或抗生素培养物。
澄清 传统医学中的 草药提取物。
清洁、清澈的液体对于食品加工至关重要。该设备可从等液体中过滤出细小的固体 糖浆、食用油、果汁和 啤酒。由于它可由制成 食品级不锈钢，因此可以防止污染，同时保持风味完整性。
常见操作：
澄清 果汁 以提高视觉质量。
过滤 植物油 以去除蜡或树胶。
处理 甜味剂和浓缩香料 以确保纯度。
| 产品 | 过滤目标 | 结果 |
|---|---|---|
| 果汁 | 果肉、果胶 | 透明、稳定的液体 |
| 油类 | 蜡、细沉积物 | 明亮的精炼油 |
| 葡萄酒/啤酒 | 酵母渣 | 光滑、清澈的饮料 |
在采矿业中，矿浆无处不在。板框压滤机可对 金属精矿 和 尾矿进行脱水，从而降低储存和运输成本。它产生紧凑、干燥的滤饼，更容易处理，而且处理起来对环境更安全。
用于：
选矿金属矿石 铜、锌或铅等.
从工艺水中回收细颗粒。
对进行脱水 尾矿 以实现可持续废物管理。
在空间有限或湿度减少直接影响盈利能力的情况下，它尤其有效。
这就是媒体在可持续发展方面的亮点。它 在处置前捕获城市或工业废水中的由于它减少了滤饼的水分，因此可以降低运输成本和垃圾填埋量。现在，许多系统都在 悬浮固体和污泥。 零液体排放 (ZLD) 装置中运行，以回收工艺用水。
环境效益：
去除废水中的 有机和无机杂质 。
产生可重复使用的过滤水。
支持遵守 EPA 和 ISO 排放法规。
其结果是实现更清洁的运营、减少环境足迹以及跨行业的高效废物再利用。
答：它使用压力过滤将浆料混合物中的固体与液体分离。固体在每个框架内形成滤饼，而清澈的液体（滤液）穿过布进行收集或再利用。
答：板框设计采用板框交替的方式，过滤精度更高，但处理量更小。室式压榨机配有凹板，可在较大体积的情况下实现更快的脱水和更少的维护。
答：通常每 2-4 周一次，具体取决于浆料类型、循环频率和清洁实践。损坏或堵塞的滤布应立即更换，以防止泄漏和降低过滤质量。
答：是的。通过使用不锈钢或聚丙烯板和耐化学腐蚀的滤布，可以安全地过滤化工和石化行业中的酸、溶剂或热流体。
答：定期检查板、密封件和进料口是否磨损。每个循环后清洁滤布、监测液压并润滑运动部件，以确保一致的性能和更长的使用寿命。
板框压滤机可为各行业提供精确、可靠的固液分离。滤液洁净、操作灵活、性能高效。尽管比现代系统速度更慢且劳动强度更大，但它对于特种过滤和精细过滤仍然至关重要。选择正确的设计、材料和维护计划可确保在任何工业过程中获得持久、一致的结果。
