在大批量酿造和提取物生产中，糖化阶段的液固分离效率决定了设备的整体产量、周期时间和盈利能力。传统的分离方法，例如传统的过滤桶或不正确指定的压滤机，通常会导致提取物严重损失、酒糟水分高和加工时间延长。此外，使用不合规或散热不足的板可能会导致灾难性的设备故障和产品污染。优化此过程需要精确了解现代麦芽浆过滤中使用的滤板。本指南详细介绍了板结构、材料合规性、密封技术和性能权衡。我们提供所需的技术参数，帮助工艺工程师和设施经理指定其操作所需的精确过滤硬件，确保最大的提取物回收率和严格的卫生合规性。
膜技术是标准： 麦芽浆过滤的主要选择是膜过滤板，它可以对麦芽浆进行机械挤压，以最大限度地提高提取率并生产高度干燥的废谷物。
耐热性和耐化学性： 板必须由高级热稳定聚丙烯制成，以承受热糖化温度（通常为 75°C–80°C）、热循环疲劳和腐蚀性原位清洁 (CIP) 化学品。
严格合规是不容谈判的： 食品级压滤机中使用的任何滤板都必须符合严格的 FDA 和 EU 食品接触法规，以防止浸出并确保卫生加工。
定制提高效率： 改造现有压机通常需要定制过滤板，以匹配特定的进料口位置、滤饼厚度和自动移位机制。
定义的成功 酿造麦芽浆过滤 需要考虑几个核心指标。高度优化的工艺可实现最大的提取物回收率，通常以啤酒厂产量 (BHY) 来衡量。它可缩短循环时间，使设施每天可以完成 12 至 14 次酿造。高效的系统最大限度地减少喷射水的使用，同时保持滤液中的悬浮固体极低。实现最佳麦芽汁澄清度直接影响下游发酵和最终产品的稳定性。促进这种分离的硬件必须能够承受沉重的物理负载，同时保持精确的流体动力学。
传统的过滤严重依赖重力，需要滚筒磨机进行特定的粗粒粉碎，以形成天然滤床。这种依赖重力的方法本质上很慢，并且限制了您可以处理的谷物类型。现代压滤机技术是压力驱动的。您可以使用锤磨细碎，暴露更多的淀粉并加快周转时间。该压力驱动系统的整体效率依赖于 糖化过滤板的结构完整性、内部端口和几何设计。如果没有适当设计的板，由于提取不均匀和设备瓶颈，精细粉碎的优势就会消失。
压榨机的机械装置遵循严格的顺序：填充、预压榨、喷射和最终压榨。在填充阶段，正排量泵将麦芽浆推入室中，直到达到容量。在喷水清洗谷物床上剩余的糖之前，预挤压轻轻压实滤饼。最后，高压挤压去除残留的水分。特定的板几何形状和柔性隔膜在这些阶段保持滤饼上的压力均匀。如果压力分布不均匀，就会发生沟流。喷射水绕过谷物，将有价值的提取物留在压榨机中。

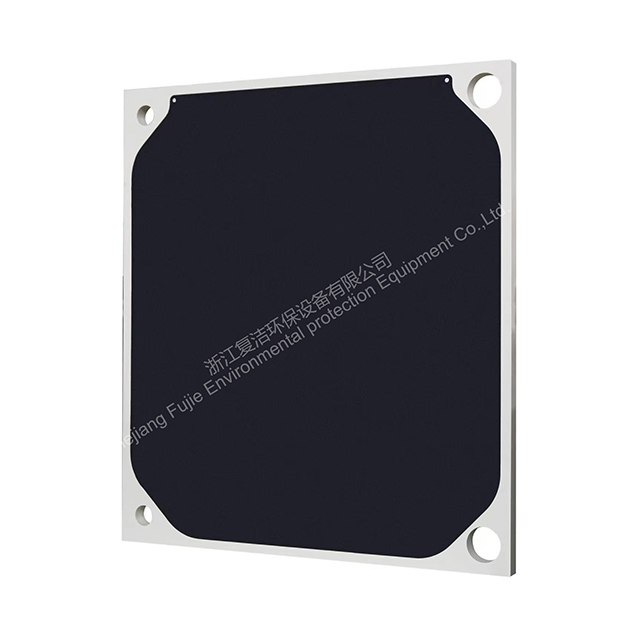

用于麦芽浆过滤的膜板 代表 了当前的行业标准。这些板具有柔性表面，称为隔膜，焊接到实心芯上。一旦腔室充满麦芽浆，水或压缩空气就会使这些隔膜膨胀。充气以物理方式压缩室内的糖化饼。这种机械挤压作用大大减少了饼内的空隙体积，挤出了残留在酒糟中的残留液体。
膜挤压和运行效率之间的直接相关性在生产车间是高度可测量的。使用膜板的设施可以大幅减少所需的喷射水量。提取效率通常超过 98% 的柏拉图回收率或白利糖度回收率。最后的压榨产生异常干燥的酒糟。干燥的谷物更轻，不易快速腐败，并且更容易运输或出售给农业部门作为动物饲料。
凹室板是没有柔性膜的固定体积板。他们完全依靠进料泵压力来形成和干燥滤饼。因为他们无法物理挤压谷物，所以滤饼的中心通常保持湿润并保留残留的糖分。缺乏机械挤压意味着喷射效率较低。在洗涤周期中没有主动管理滤饼密度，导致萃取不一致。
如今，凹板很少用于高产酿造中的初级麦芽浆过滤。较低的产量和较湿的滤饼使得连续操作效率低下。然而，它们可能会被评估用于高度具体、预算有限或小批量的 食品加工过滤 任务，其中机械挤压被认为是不必要的。对于固体废物没有二次价值且提取物回收不是主要经济驱动力的应用，凹板提供较低的初始资本支出。

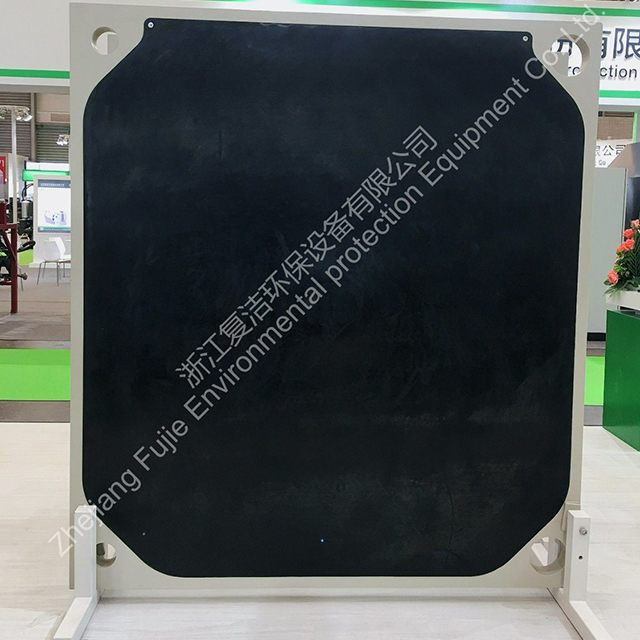

配置压机时，工程师必须在混合包和全膜包之间进行选择。混合包装将一块膜板与一块标准嵌入式配套板交替使用。这种方法可以节省初始资本支出，因为凹板的制造成本较低。其代价是压榨效率和滤饼均匀性降低。与双面压缩相比，膜仅从腔室的一侧施压，导致洗涤不均匀且滤饼稍湿。
全膜包使用 100% 膜板，确保每个室同时从两侧压缩。这种配置最大限度地压缩滤饼并保证均匀的洗涤。当处理含有黑麦、小麦或燕麦的困难的、高辅料的糊状物时，它特别有用。这些颗粒往往具有粘性并且阻碍流体流动。全膜包的较高初始投资很容易通过提取物产量的持续每日增长和更短的循环时间来证明是合理的。
特征 | 全膜包 | 混装（膜+嵌入式） | 仅凹室 |
|---|---|---|---|
压缩动力学 | 双面均匀挤压 | 单面挤压 | 无机械挤压 |
提取率 (BHY) | 最高（>98% 回收率） | 中到高 | 最低 |
酒糟水分 | 非常低（干滤饼） | 中等的 | 高（湿滤饼） |
资本投资 | 最高 | 缓和 | 最低 |
麦芽浆加工涉及高温，这给过滤硬件带来巨大压力。聚合物的选择决定了设备的使用寿命。板材必须由高温聚丙烯 (PP) 或专用均聚物混合物制造。这些材料在批量加工中固有的持续加热和冷却下可抵抗变形和热循环疲劳。当反复暴露于 75°C 至 80°C 之间的糊化温度时，标准聚丙烯会软化、变形或过早失效。
除了温度之外，压力等级还决定了板的结构限制。进料压力和挤压压力公差通常为 6 至 15 bar。如果相邻的室填充不均匀，板的核心必须承受压差。柔性隔膜必须能够承受数千次高压充气循环，而不会出现膜爆裂或焊缝应力断裂的情况。
集成到中的任何硬件 食品级压滤机 都必须具有特定的认证。符合 FDA 21 CFR 177.1520 和欧盟法规 10/2011，确保所用聚合物在高温和酸性条件下不会将有害化学物质浸入食品中。为了通过设施健康检查和维持质量保证标准，制造商的文件和材料可追溯性是强制性的。
卫生设计原则决定了板的物理几何形状。无缝隙设计可防止有机材料积聚在难以到达的区域。在卫生应用中，全焊接膜远远优于可更换或螺栓固定膜。螺栓和夹子为细菌创造了微小的藏身点。这些板还必须证明与用于在生产运行之间对压机进行消毒的强碱性和酸性 CIP 方案完全兼容。
现代食品级应用必须采用填缝、垫片、凹进式 (CGR) 板设计。 CGR 技术利用食品级 EPDM 或 NBR O 形圈嵌入板和进料口周边的凹槽中。当压力机关闭时，这些垫圈会压缩，从而实现完全无滴落的操作。这可以防止麦芽汁氧化，消除生产车间的混乱泄漏，并保护产品免受空气污染。

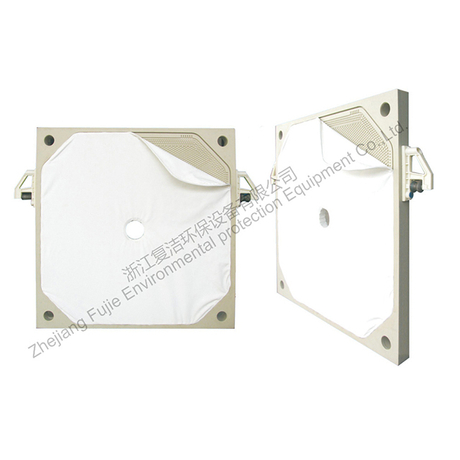

布料的附着方法严重影响卫生条件。传统的悬垂布悬挂在印版之间，充当芯吸机制，使液体从印刷机中渗出。在 CGR 设置中，使用橡皮绳将滤布直接填塞到板面上的凹槽中。这种嵌缝设计可防止产品旁路，保持密封表面清洁，并确保所有液体被迫通过过滤介质，而不是从侧面逸出。
板的内部端口决定了喷射水的流体动力学。清洗口设计必须确保水均匀地流过滤饼的整个表面积。如果端口尺寸过小或位置不当，水就会流过阻力最小的路径。沟流导致大部分谷物未被清洗，严重降低了提取效率并浪费了处理过的水。
选择正确的腔室深度是一个微妙的平衡。对于糖化应用，饼厚度通常为 30 毫米至 50 毫米。较薄的饼可以更快地过滤并更容易清洗，但需要更多的板来容纳相同体积的谷物。较厚的滤饼会增加容纳能力，但如果泵无法有效地将液体推过致密的谷物床，则会减慢提取速度并增加最终麦芽汁的浊度。
准确的容量规划可以防止出现瓶颈。计算总容纳量需要分析谷物重量、液体与谷物的比率以及最重的计划酿造的比重目标。压榨机的总腔室容积必须容纳完全水合的谷物床，而不会过度填充。过度填充会导致进料压力过高，而填充不足会导致挤压阶段出现不均匀的滤饼和膜损坏。
为了准确确定印刷机的尺寸，工程师遵循以下产能规划步骤：
确定每批的最大干麦重量。
根据具体的液粒比计算水合体积。
影响湿酒糟堆积密度的因素。
将所需的总体积除以所选板尺寸的各个室体积。
为总板数添加 10% 的安全裕度，以适应高浓度酿造。
应将可扩展性纳入初始资本购买中。指定超大的压机框架可以让工厂在以后扩大产能。工艺工程师可以安装盲板来最初封闭压机的未使用部分。随着生产规模的扩大，这些盲板被移除并替换为额外的活动板。这会立即增加压力机的体积，而不需要新的骨架或液压系统。
改造旧设备通常会带来复杂的工程挑战。在不更换整个钢骨架的情况下更换旧压机中的板材需要精确的尺寸匹配。标准的现成板很少能与几十年前制造的压力机的管道和移动机构完美对齐。在这些情况下，设施必须指定 定制过滤板 以确保运营连续性。
定制变量超出了基本的高度和宽度。工程师必须匹配外部尺寸、修改进给孔位置并设计特定的手柄设计。无论压机使用侧杆手柄还是顶梁悬架，定制板都必须与现有的自动板移位器无缝集成，以防止滤饼卸料周期期间出现机械卡住。
压差是灾难性的板翘曲或膜破裂的主要原因。当相邻室由于端口堵塞、麦芽浆过厚或温度快速波动而填充不均匀时，就会发生这种情况。当一个室受压而相邻室为空时，无支撑的板腹板将弯曲并最终折断。将冷水泵入热压机所产生的热冲击加剧了这种结构应力。
降低这些风险需要严格的过程控制。必须安装自动压力监测系统，以便在压差超过安全限值时停止进料泵。适当的进料泵尺寸同样重要。利用 VFD 控制的正排量泵可实现温和、斜坡式的填充阶段。操作员必须严格遵守制造商提供的最大挤压压力额定值，确保空气或水的膨胀永远不会超过聚合物的结构限制。
当细小颗粒和粘性β-葡聚糖堵塞织物的编织时，就会发生滤布堵塞。板缝隙中的细菌积聚也会破坏批量质量。这两个问题都会增加压差、延长循环时间并对风味稳定性产生负面影响。如果布没有得到适当的维护，压榨机最终将无法通过液体，从而完全停止生产。
实施严格的 CIP 周期是主要的缓解策略。操作员必须以适当的速度循环热碱和酸溶液以溶解有机和无机污垢。选择正确的食品级滤布涉及评估渗透性、编织图案和压延。必须制定例行检查计划，以检查膜的完整性、垫圈磨损和布料堵塞情况。
操作问题 | 可能的原因 | 现场缓解策略 |
|---|---|---|
高压差 | 布料堵塞或腔室填充不均匀 | 启动强化 CIP 周期；检查进料泵 VFD 设置。 |
板间泄漏 | CGR 垫圈磨损或液压闭合不充分 | 检查并更换 EPDM O 形圈；验证液压油缸压力。 |
湿滤饼中心 | 挤压压力不足或挤压时间短 | 在安全范围内增加膜充气压力；延长挤压计时器。 |
浑浊滤液（高浊度） | 滤布撕裂或滤布透气性不正确 | 检查布料是否有物理损坏；改用更紧密的织物。 |
评估 滤板供应商 需要查看销售手册并进入其生产车间。质量控制从聚合物采购开始。供应商必须使用原始的高级聚丙烯，而不是缺乏热稳定性的回收共混物。由先进的 CNC 加工能力驱动的成型精度确保板材完美平坦。翘曲的板不会密封，导致危险的高压泄漏。供应商必须在发货前利用严格的静水压测试协议来验证膜焊接强度。
交货时间和库存管理直接影响您的运营风险。定制板材需要时间来成型和加工。如果发生灾难性故障，更换板的交货时间较长可能会导致设施瘫痪。具有强大的国内或区域库存能力的供应商可以提供关键的安全网，确保在几天而不是几个月内提供更换零件。
过滤是一个动态过程。提供持续工程支持的供应商的重要性怎么强调都不为过。当设备改变其糖化账单时，压榨机内部的流体动力学就会发生变化。有能力的供应商将协助流程优化，解决压差问题，并推荐替代的布料编织来处理粘性附件。
保修条款体现了制造商对其产品的信心。设施应寻求有关膜寿命的明确保证，通常以数千次挤压循环来衡量。在规定的操作条件下防止热变形的结构保证也是必要的。强有力的保修可以保护资本投资，并确保供应商对其硬件的性能负责。
为了优化您的液固分离过程并确保设备可靠性，请执行以下步骤：
对现有压滤机骨架进行尺寸审核，以确定准确的板尺寸和端口对齐要求。
在开始采购之前，向潜在供应商索取材料证明文件，以验证 FDA 和 EU 合规性。
安排一次技术咨询，对您的特定浆料账单进行试点测试，以验证布料的渗透性和挤压效率。
检查并更新您当前的 CIP 协议，以确保它们符合高温聚丙烯膜的化学和热耐受性。
答：糖化应用中使用的盘子应能在 75°C 至 80°C 的温度下连续运行。它们必须由热稳定聚丙烯制成，以防止在重复加热和冷却循环过程中变形或软化。
答：膜板具有柔性隔膜，可充气以物理挤压谷物饼。这种机械压缩可以排出仅依靠重力或标准泵压力无法提取的残留液体和残留糖，从而将产量提高到 98% 以上。
答：嵌缝、垫片、凹进式 (CGR) 密封使用嵌入式 O 形圈来创建完全无泄漏的环境。这可以防止产品损失，消除地板上杂乱的溢出物，并保护麦芽浆免受空气污染和氧化。
答：虽然标准凹板成本较低，但它们无法物理挤压滤饼。这会导致酒糟变湿、浸出物回收率降低以及喷射效率降低。通常不建议将它们用于高产量的酿造操作。
答：布的使用寿命取决于产量、CIP 效率和糊状物的研磨度。通常，大容量设施中的滤布每 3 至 6 个月更换一次，以防止堵塞并保持最佳过滤速度。
答：翘曲主要是由相邻腔室填充不均匀时的压差引起的。热冲击，例如将冷水快速引入热压机，或超过制造商的最大挤压压力，也可能导致结构故障。
